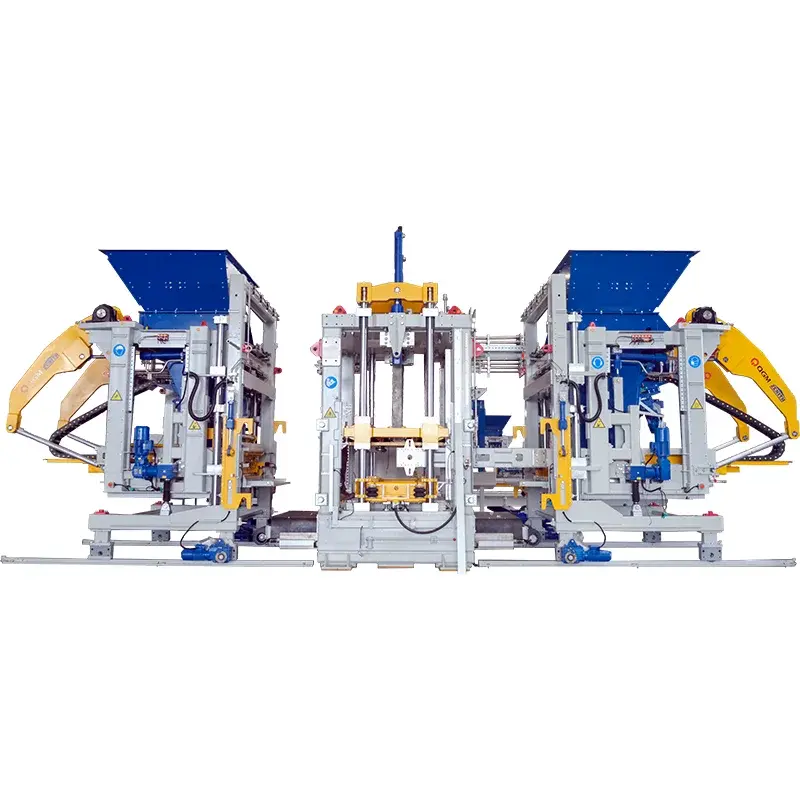

ZN2000-2 Macchina per la produzione di blocchi completamente automatica

1 Servovibrazione Zenith “Ultra-Dynamic” a quattro assi (opzionale)
Il sistema Zenith Ultra-Dynamic è una tecnologia di vibrazione moderna e di alta qualità utilizzata nella macchina per la produzione di blocchi completamente automatica. Consente un controllo preciso dell'ampiezza con tempi di risposta estremamente brevi, garantendo allo stesso tempo una regolazione flessibile. Il sistema servo-azionato offre un'elevata dinamica, migliorando il riempimento dello stampo e i tempi del ciclo di produzione. Sia l'ampiezza che la frequenza possono essere controllate in modo rapido e preciso.

2 Vibrazione servo a doppio asse (opzionale)
Ciascun albero eccentrico è azionato da un servomotore indipendente, garantendo un controllo accurato, una risposta rapida e un'emissione precisa della forza di vibrazione.

3 Sistema automatico di cambio rapido dello stampo
Il sistema di cambio stampo rapido automatico di Zenith si basa sul funzionamento coordinato di più dispositivi, consentendo una sostituzione dello stampo intelligente, veloce e precisa. Una volta trasportato accanto alla macchina principale, lo stampo viene posizionato sul gruppo cambio stampo tramite un sistema di sollevamento. Il sistema completa automaticamente il processo di cambio stampo senza movimentazione, posizionamento o bloccaggio manuale.

4 Sistema di alimentazione sospeso
Il sistema di alimentazione sospeso adotta un design modulare che integra la scatola di alimentazione, il raschiatore, la spazzola compattatrice e l'unità rompiarco. Sia i contenitori di alimentazione della miscela frontale che quelli della miscela base sono montati sul telaio di alimentazione, consentendo una sostituzione rapida e prestazioni di alimentazione ottimali.

5 Base alimentatore idraulico alternativo con rottura dell'arco (opzionale)
Azionamento idraulico; il rastrello rompiarco si muove avanti e indietro per rompere efficacemente gli archi di materiale.

6 Base alimentatore rompiarco oscillante a comando elettrico (opzionale)
Azionamento elettrico; il rastrello rompiarco oscilla ad un angolo prestabilito attorno all'albero per allentare il materiale.

7 Telaio principale modulare
La macchina principale ZN1200-2S e l'unità di miscelazione frontale adottano una struttura del telaio modulare con tecnologia di assemblaggio di precisione. Rompendo i concetti di design tradizionali, utilizza ampiamente connessioni bullonate di alta qualità per il telaio, la tavola vibrante, le travi del motore e il sistema di alimentazione. Questo design garantisce un tasso di manutenzione estremamente basso, un facile adattamento alle varie condizioni di produzione e tempi di sostituzione significativamente più brevi per le parti soggette ad usura.

8 Bloccaggio automatico idraulico per l'unità Face Mix
Il collegamento tra la macchina principale e l'unità di miscelazione frontale della ZN1200-2S si ottiene tramite un avanzato sistema di bloccaggio idraulico automatico. I cilindri idraulici azionano i componenti di bloccaggio per fissare saldamente l'unità di miscelazione frontale alla macchina principale. Quando è necessario separare l'unità di miscelazione facciale, il sistema rilascia il blocco e un motoriduttore fa muovere l'unità di miscelazione facciale lungo le sue guide.

9 Premere il dispositivo di bloccaggio della testa
Questo meccanismo di bloccaggio meccanico è costituito da blocchi di bloccaggio ad alta resistenza, una testa della pressa a forma di cuneo e cilindri idraulici a doppio effetto. Durante la sformatura, i cilindri guidano i blocchi di bloccaggio per bloccare radialmente la testa della pressa, formando un blocco meccanico. Lo stampo viene quindi rilasciato sotto pressione costante, eliminando efficacemente il rimbalzo elastico e i micromovimenti, garantendo bordi affilati del mattone, superfici lisce e un tasso di qualificazione del prodotto notevolmente migliorato.

10Regolazione elettrica del sollevamento della vite
Dotato di un sollevamento a vite ad alta precisione per la regolazione automatica dell'altezza, che offre elevata precisione, facilità d'uso e automazione migliorata.

11Sistema di controllo completamente integrato
La macchina principale ZN1200-2S adotta il PLC della serie Siemens S7-1500 (6ES7 515-2AM01-0AB0), il controller di fascia alta Siemens caratterizzato da ampia capacità di memoria, elevata velocità di elaborazione e funzionalità complete. L'HMI visualizza tutti i segnali del sistema di controllo per un funzionamento facile e intuitivo.

12 Ampia espandibilità
Lo ZN1200-2S offre un'eccezionale espandibilità hardware e software. Può essere equipaggiato con vari sistemi opzionali come dispositivi schiuma, sistemi di miscelazione colore, unità di estrazione pallet, sistemi di estrazione anime e spazzole trasversali di pulizia, soddisfacendo le diverse esigenze produttive dei clienti.

13 Piattaforma di servizi cloud per apparecchiature intelligenti Quangong
Sviluppata da Quangong Zenith, la "Piattaforma di servizi cloud per apparecchiature intelligenti" consente il monitoraggio online, gli aggiornamenti remoti, la previsione e la diagnosi dei guasti, la valutazione dello stato delle apparecchiature e i rapporti operativi, fornendo funzionalità di servizio intelligenti complete.
